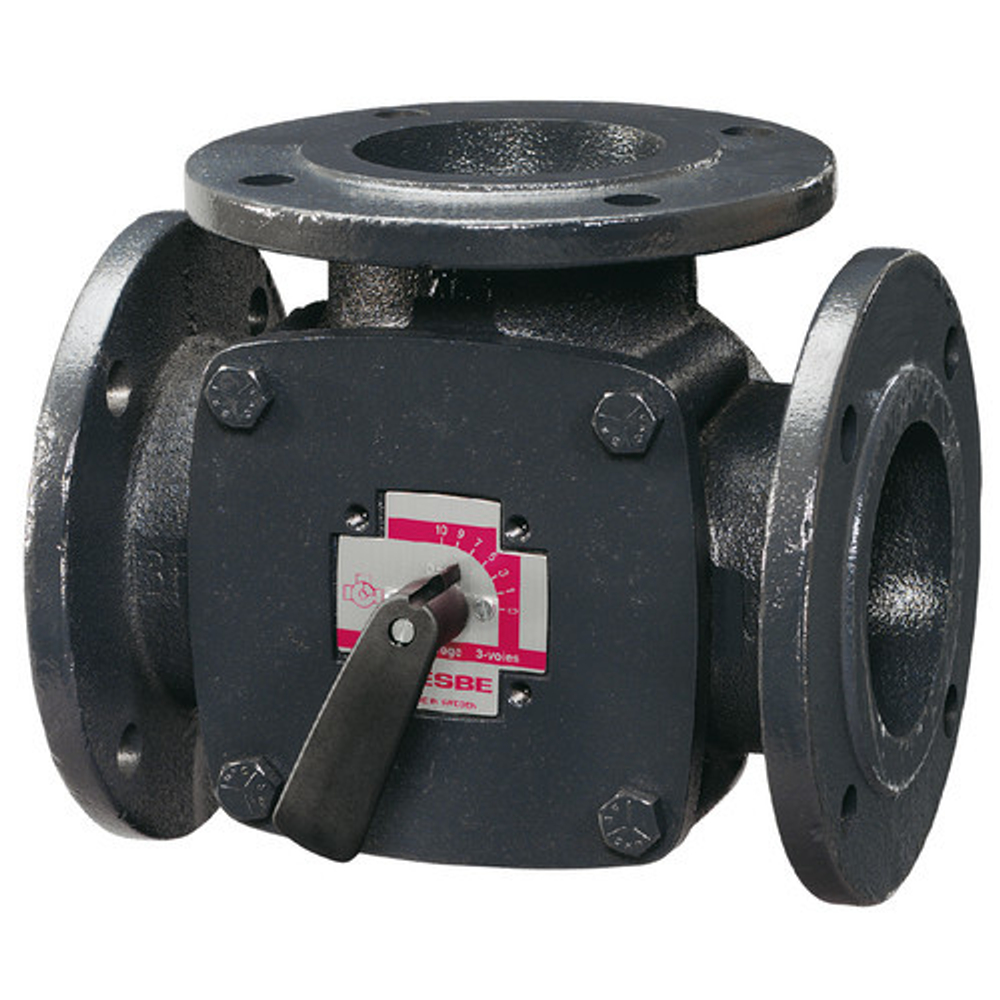

Клапан трехходовой регулирующий фланцевый Esbe 3F100, KVS 225

ИСПОЛЬЗОВАНИЕ

Клапан трехходовой регулирующий фланцевый Esbe 3F100, KVS 225 серии 3F – это компактные смесительные клапаны из литого чугуна, предназначенные для использования в системах отопления и охлаждения. Пропорции смешивания могут регулироваться ручкой для ручного управления, или осуществляться через системы автоматического управления с помощью электроприводов.

Подходят электроприводы ESBE серии ARC300, ARD100, ARD200 или серии 90.

Клапан также можно оборудовать контроллерами ESBE серии 90C и CRA120. Клапан серии 3F доступен в типоразмерах DN 20-150 c фланцевым подключением.

Регулировочная шкала нанесена с двух сторон пластины и может быть перевернута, обеспечивая при этом возможность монтировать клапан в желаемом положении. Рабочий угол = 90°.

СЕРВИС И ОБСЛУЖИВАНИЕ

Все основные элементы заменяемы. Уплотнение вала состоит из двух кольцевых резиновых уплотнений, одна из которых может быть заменена без необходимости слива системы или демонтажа клапана. Однако, перед этой операцией в системе должно быть снижено давление до нуля.

ХАРАКТЕРИСТИКИ

Класс давления - PN6

Температура теплоносителя: макс.: +110 °C , мин.: -10 °C

Дифференциальное падение давления: DN20-50, макс.: 50 кПа, DN 65-150, макс.: 30 кПа

Утечка при закрытом клапане в % от потока: 1.5 %

Соединения, фланцевое, в соответствии с: EN 1092-2

Cоответствие: PED 2014/68/EU, статья 4.3

Материал:

Корпус клапана: Литой чугун, EN–JL 1030
Золотник DN 20-25: латунь, CW 614N
Золотник DN 32-150: латунь, CW 614N и нержавеющая сталь
Втулка DN 20-25: пластик
Втулка DN 32-150: Латунь DZR,CW602N
Пластина со шкалой DN 20-25: цинк
Пластина со шкалой DN 32-150: литой чугун
Уплотнительные прокладки: EPDM
